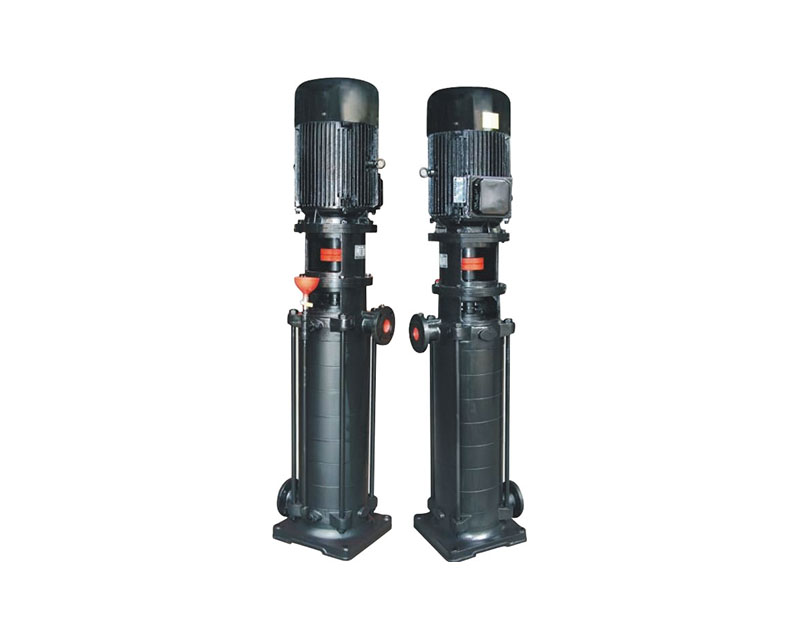

DL系列泵

产品概述：
     DL系列泵是立式、单吸、多级、分段式离心泵，供输送清水及物理化学性质类似于水的85℃以下的液体之用。DLR型热水泵输送介质温度为150℃以下。
    2. 泵为立式安装，具有结构紧凑、噪声低、占地面积小等特点，主要用于城镇供水及集中供热系统。
    3. 泵型号意义：
　 65 DL R 30 – 16 ×5
　 叶轮数量为5个，
　 单个叶轮产生的扬程为16m
　 泵的流量为30m³/h
　 热水型
　 立式多级泵
　 泵进水口径
    4. 本系列泵所执行的技术标准是：JB/TQ809-89《立式多级泵形式与基本参数》、GB5659-85《多级离心泵技术条件》。
    5. 泵的旋转方向：从电机端往下看，泵为逆时针方向旋转。

运行参数：
      本系列的卧式多级离心泵为两端支承，壳体部分是节段式，泵的传动方式是通过弹性联轴器与电动机联接，泵的旋转方向，从驱动端看，泵为顺时针方向旋转。
      1. 定子部分
      主要由吸入段、中段、吐出段、导叶、填料函体等分别用拉紧螺栓联接成一体，吐出口及吸入口均为垂直向上。
      2. 转子部分
      主要由轴、叶轮、平衡盘冀轴套等零件组成。
      3. 泵的密封
      3.1吸入段、中段、吐出段之间的静止结合面用纸垫来密封；
      3.2泵各级间采用节流密封；
      3.3泵的两侧轴封采用填料密封；
      3.4采用挡水圈挡水，防止水进入轴承。
      4. 轴承部分
      整个转子由轴两端的滚柱轴承来支承，轴承采用油脂润滑。
使用范围：
      本型泵主要适用于高压运行系统中冷热清水的循环和增压，高层建筑多台泵并联供水，消防、锅炉给水和冷却水系统及各种冲洗液的输送等。
